系统介绍

采用集计算机技术、电力自动化技术、通讯技术于一体的智能化产品,监控元件直接安装在开关柜上,全面实现保护、测量、控制、监测、通讯等各种功能。

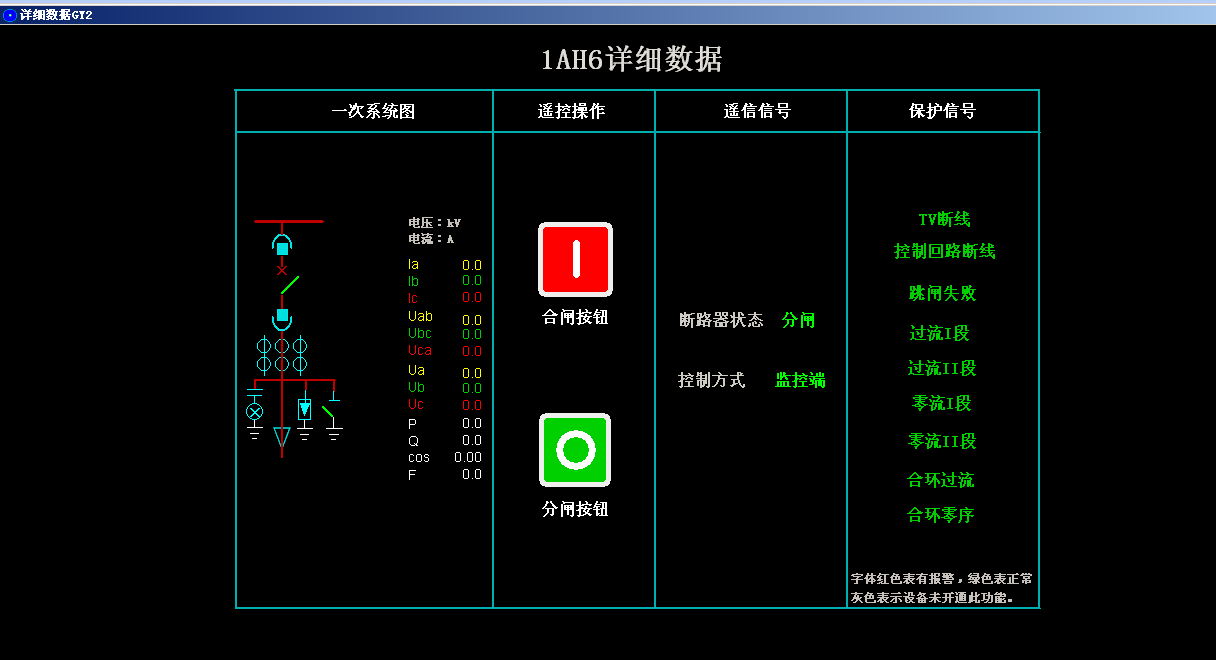

监控系统采用模块化、分层式布式开放系统结构。本着分散控制、集中监视的原则,按间隔划分、单元化设计、分布式处理,实现设备分层和网络分层的解决方案,低压智能配电监管系统可与智能型低压柜实现数据交换和远方监控功能。智能监测单元对低压监控系统中进行开关在线监测,同时对进线回路实现远方遥控功能。管理终端实现显示各种监控信息,如进线开关的开合状态和故障状态,实现显示进线回路的三相电流值、三相电压值、三相线电压值、有功功率、无功功率、视在功率、电度、频率、功率因素等电网参数值,并对系统所采集到的数据进行处理、显示、存档和报表自动打印,即时显示事件记录和故障记录,并提示报警信息。

它可以很方便地通过现场总线和高压系统、变压器温控装置、发电机的智能接口相连,实现数据通讯功能。为用户提供变电站内各种电气图纸和元件清单,极大地方便用户进行技术管理和物料管理。

系统图:


系统功能:

1、多功能智能电力监测终端功能
多功能电力监测终端内部自动对检测到的数据进行A/D转换,同时将转换后的电网参数通过监测器上配置的标准的数据通讯接口向现场总线和上位机传送。
2、多功能电力监测终端的基本特性
■ 输入电流:可从1A/5A的CT(电流互感器)中接入
■ 大屏幕液晶显示(66*67)
■ 带隔离的RS485通讯接口,通讯规约为MODBUS,实现数据的网络通讯功能
■ 工作电源:标准直流85V到265V,交流80V到300V
■ 四路开关量输入
■ 两路继电器输出
■ 高精度实时测量数据
■ 用户通过面板可以方便设置仪表的工作模式
■ 实时检测和显示三相电压、三相电流、有功功率、无功功率、视在功率、功率因素、频率、31次谐波、电度等多项电能参数,并可通过所带的RS485接口将所检测的数据上传到上位机监控中心
■ 具有四路开关量的输入点,能够实时监测开关的状态和其他开关量值;可同时监测32个开关状态及信息点
■ 具有两路继电器输出点,可实现对开关或接触器的远方遥控功能
■ 具有RS485接口,2.1.2PMAC3032智能遥信模块

系统特点:

1、分层结构
系统分为:现场级控制层、站级控制层。站级控制层在完成保护任务的基础上,将采集和处理后的数字信息经通讯网络传输到站级控制层。战级控制层综合现场级提供的所有信息,实现对所有一次设备的监控、测量、记录和报警功能
2、保护和监控的完美结合
系统与ABB、PMU等保护系列及智能继电器构成的智能监控系统,将为电网安全、可靠、稳定运行提供强有力的保障。
3、单元化设计
在现场级控制层采用分散分布式结构:按间隔划分,单元化设计,分布式处理。各间隔级单元相互独立,功能上不依赖于站控计算机,增强了系统的可靠性和可用性。单元化的设计思想使得智能继电器装置既可集中组屏,又可就地安装于开关柜上,节省了大量电缆。
